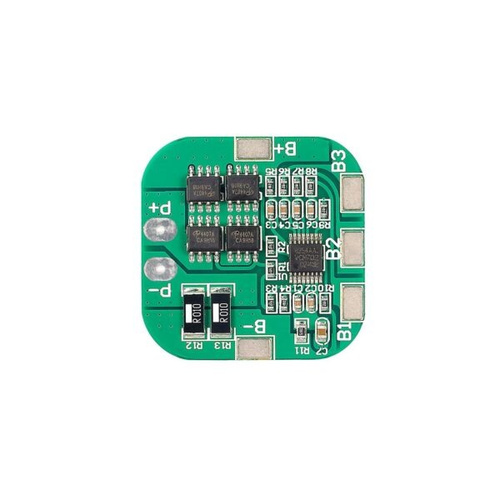

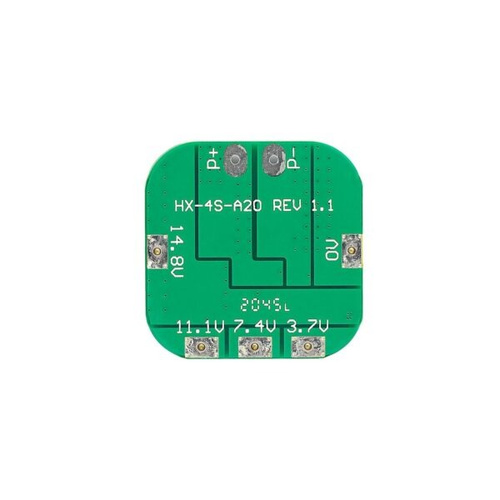

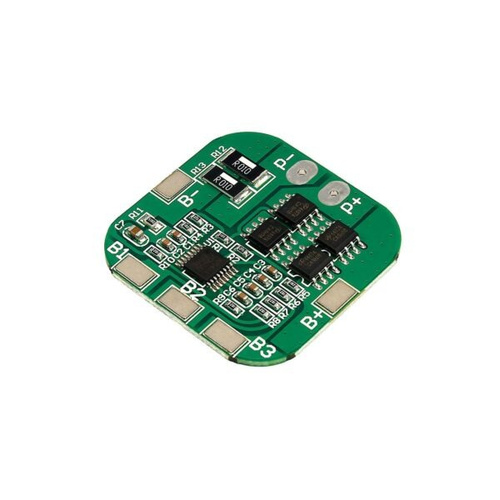

محافظ شارژ باتری لیتیومی 4 سل 20 آمپر

مشخصات فنی ماژول شارژ باتری 4 سل 20 آمپر

مدل: HX-4S-A20

نوع باتری قابل پشتیبانی: 4 سل لیتیوم یون یا لیتیوم پلیمر (4S)

ولتاژ اسمی باتری: 14.8 ولت

ولتاژ شارژ کامل: 16.8 تا 17 ولت

ولتاژ محافظت در برابر شارژ بیش‌ازحد: 4.25 – 4.35 ولت ±0.05

ولتاژ محافظت در برابر تخلیه بیش‌ازحد: 2.3 – 3.0 ولت ±0.05

حداکثر جریان کاری مداوم: 10 آمپر

جریان لحظه‌ای قابل تحمل: 20 آمپر

جریان بدون بار: کمتر از 6 میکروآمپر

حفاظت اتصال کوتاه: دارد (با تأخیر 200/500/600 میکروثانیه)

دمای کاری: -40 تا +50 درجه سانتی‌گراد

دمای ذخیره‌سازی: -40 تا +80 درجه سانتی‌گراد

طول عمر مؤثر: بیش از 50,000 ساعت

مقاومت داخلی: کمتر از 100 میلی‌اهم

ابعاد برد: 35×35 میلی‌متر

کنترلر: S-8254AA

محافظ شارژ باتری لیتیومی 4 سل 20 آمپر محافظ شارژ باتری لیتیومی 4 سل 20 آمپر یک برد مدیریت باتری (BMS) مخصوص پک‌های باتری لیتیومی 4 سلولی با ولتاژ اسمی 14.8 ولت است. این ماژول با حداکثر جریان کاری 10 آمپر و جریان لحظه‌ای تا 20 آمپر، برای محافظت از باتری‌های لیتیوم یون (Li-ion) یا لیتیوم پلیمر (LiPo) طراحی شده است. این سیستم با فراهم کردن محافظت‌هایی مانند شارژ بیش‌ازحد، تخلیه بیش‌ازحد، اتصال کوتاه و جریان بیش‌ازحد، به افزایش عمر، کارایی و ایمنی باتری کمک می‌کند. ویژگی‌های کلیدی محافظ شارژ باتری لیتیومی 4 سل 20 آمپر محافظت در برابر شارژ و تخلیه بیش‌ از حد دارای محافظ جریان بیش‌ازحد و اتصال کوتاه مناسب برای باتری‌های 4 سلولی Li-ion و Li-Po طراحی کامپکت با ابعاد کوچک 35×35 میلی‌متر فعال‌سازی خودکار خروجی پس از اتصال اولیه شارژر مصرف بسیار کم انرژی در حالت بدون بار قابلیت استفاده در دستگاه‌هایی با جریان مصرفی متوسط مشخصات فنی ماژول شارژ باتری 4 سل 20 آمپر مدل: HX-4S-A20 نوع باتری قابل پشتیبانی: 4 سل لیتیوم یون یا لیتیوم پلیمر (4S) ولتاژ اسمی باتری: 14.8 ولت ولتاژ شارژ کامل: 16.8 تا 17 ولت ولتاژ محافظت در برابر شارژ بیش‌ازحد: 4.25 – 4.35 ولت ±0.05 ولتاژ محافظت در برابر تخلیه بیش‌ازحد: 2.3 – 3.0 ولت ±0.05 حداکثر جریان کاری مداوم: 10 آمپر جریان لحظه‌ای قابل تحمل: 20 آمپر جریان بدون بار: کمتر از 6 میکروآمپر حفاظت اتصال کوتاه: دارد (با تأخیر 200/500/600 میکروثانیه) دمای کاری: -40 تا +50 درجه سانتی‌گراد دمای ذخیره‌سازی: -40 تا +80 درجه سانتی‌گراد طول عمر مؤثر: بیش از 50,000 ساعت مقاومت داخلی: کمتر از 100 میلی‌اهم ابعاد برد: 35×35 میلی‌متر کنترلر: S-8254AA مزایای ماژول شارژ باتری 4 سل 20 آمپر ایمنی بالا: جلوگیری از آسیب باتری در اثر شارژ و دشارژ نامناسب طراحی بهینه: ابعاد کوچک و نصب آسان در پک‌های مختلف باتری مقرون‌به‌صرفه: گزینه‌ای اقتصادی برای محافظت از باتری‌های لیتیومی سازگاری گسترده: مناسب برای انواع باتری‌های 18650 و باتری‌های LiPo مصرف انرژی پایین: عملکرد بهینه در حالت بی‌باری با حداقل مصرف انرژی معایب ماژول شارژ باتری 4 سل 20 آمپر محدودیت جریان: مناسب برای دستگاه‌هایی با جریان مصرفی تا 8 آمپر؛ برای دستگاه‌های با استارت بالا (مانند دریل یا ابزار موتوری) مناسب نیست عدم محدودکننده جریان شارژ: برای تنظیم جریان شارژ به ماژول جداگانه نیاز است نیاز به فعال‌سازی اولیه: پس از اتصال باتری باید یک‌بار شارژر متصل شود تا خروجی فعال شود کاربردهای ماژول شارژ باتری 4 سل 20 آمپر اسپیکرهای شارژی، پاوربانک‌ها و وسایل قابل حمل پهپادها و وسایل RC (در صورت تطابق جریان) تجهیزات پزشکی قابل حمل مانند اکسیژن‌سازها سیستم‌های روشنایی اضطراری مانند چراغ‌های خیابانی خورشیدی منابع تغذیه پشتیبان در پروژه‌های الکترونیکی و صنعتی پک‌های باتری رباتیک یا ابزارهای سبک با مصرف جریان کمتر از 8 آمپر نتیجه‌گیری محافظ شارژ باتری لیتیومی 4 سل 20 آمپر یک انتخاب کاربردی و اقتصادی برای محافظت از پک‌های باتری لیتیومی 4 سلولی است. با پشتیبانی از جریان لحظه‌ای تا 20 آمپر و عملکرد حفاظتی کامل، از آسیب به باتری جلوگیری می‌کند و عمر مفید آن را افزایش می‌دهد. اگر قصد دارید برای پروژه‌های الکترونیکی سبک تا متوسط از باتری‌های 18650 یا Li-Po استفاده کنید، این ماژول یک گزینه مطمئن برای کنترل و ایمن‌سازی شارژ و دشارژ خواهد بود.
