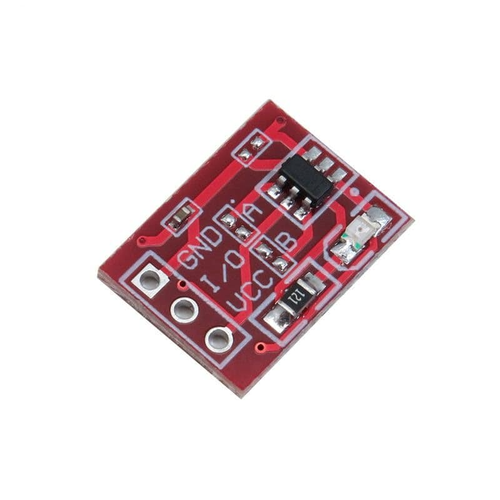

ماژول سنسور تاچ خازنی Mini TTP223

سنسور تاچ سوییچ خازنی به عنوان یک جایگزین مناسب بجای تک سوییچ های مکانیکی معمول است که میتواند به پردازنده های مختلف مانند میکروکنترلر ها بصورت مستقیم متصل گردد. توان مصرفی پایین و ابعاد کوچک از جمله ویژگی های این ماژول است.

ویژگی جالب این ماژول اتو کالیبره بودن آن می باشد و میتواند به سرعت تغییر وضعیت در تاچ را تشخیص و متناسب آن عمل نماید بواسطه همین ویژگی میتواند حتی از پشت یک صفحه نیز تاچ را تشخیص دهد بعضا با نزدیک شدن انگشت در فاصله خیلیی نزدیک (در حد چند میلی متر) و بدون تماس نیز سوییچ عمل می کند.

این ماژول توسط جامپر های A , B که در زیر برد در نظر گرفته شده اند، انواع کلید زنی لحظه ای یا دائمی را فراهم میکند. همچنین سطح ولتاژ خروجی ACTIVE HIGHE یا ACTIVE LOW نیز توسط همین دو جامپر قابل تعیین است.

مشخصات

ولتاژ تغذیه :2.5 الی 5.5 ولت DC

مد های کاری : toggle یا سوئیچ

ابعاد : 15mm x 12.5mm

جریان کاری : 13uA ماکزیمم

حساسیت قابل تنظیم پدها ، بطور دیفالت بدون هیچ خازنی است که بتوان از بیشترین حساسیت آن استفاده کرد.

زمان پاسخگویی : 60ms در حالت مد سریع و 220ms در حالت مد کم صرف

نکته

بر روی PCB دو جفت پایه با نام های A و B وجود دارند.با لحیم کردن آن ها در وضعیت های مختلف، می‌توان مد کاری سوئیچ را تغییر داد.

توضیحات مد کاری ماژول

پین های A و B هر دو باز باشند

در این حالت خروجی ماژول در حالت عادی LOW (صفر منطقی) می باشد. با لمس کردن ماژول خروجی HIGH (یک منطقی) می‌شود. زمانی که لمس قطع شود, خروجی دوباره LOW می‌شود.

پین A باز و پین B بسته باشد

در این حالت خروجی ماژول در حالت عادی LOW می باشد. با لمس کردن ماژول خروجی HIGH می‌شود. خروجی تا لمس بعدی HIGH باقی می‌ماند.

پین A بسته و پین B باز باشد

در این حالت خروجی ماژول در حالت عادی HIGH می باشد. با لمس کردن ماژول خروجی LOW می‌شود. زمانی که لمس قطع شود, خروجی دوباره HIGH می‌شود.

پین های A و B هر دو بسته باشند

در این حالت خروجی ماژول در حالت عادی HIGH می باشد. با لمس کردن ماژول خروجی LOW می‌شود. خروجی تا لمس بعدی LOW باقی می‌ماند.

نکته

در حالت عادی ماژول, هر دو پین A و B باز می باشند. یعنی ماژول در مد اول کار می کند که در صورت نیاز طبق توضیحات بالا می توانید مدل کاری آن را تغییر دهید.
